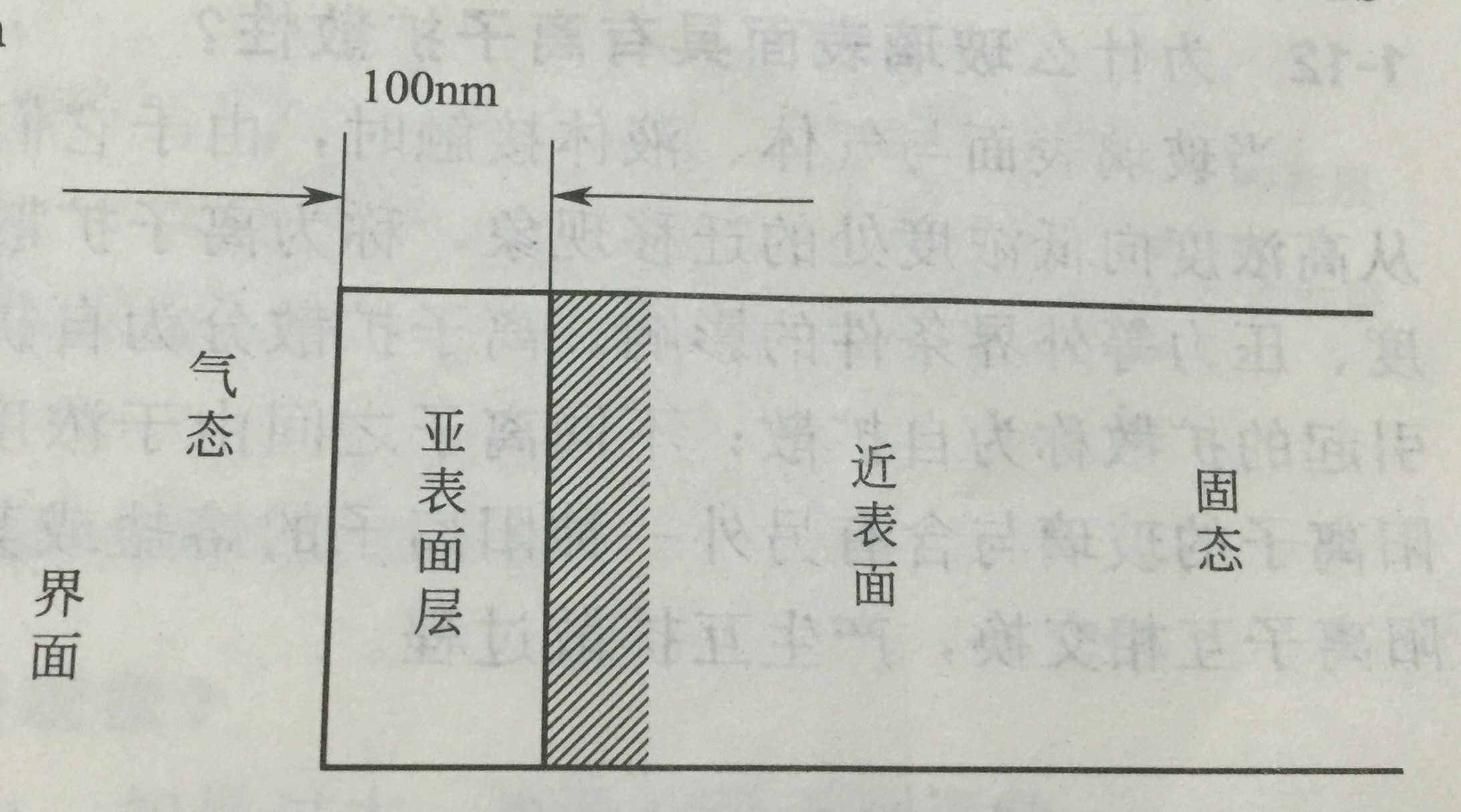

20世紀70年代Weyl將固體表面的理論引申到玻璃方面，提出了玻璃的亞表面（sub-surface）理論，將浮法玻璃界面下100nm稱為亞表面層，再深些則稱為近表面層。如圖所示。
此亞表面層有以下特點：一是幾何表面商值最高，向內部成梯度降低；二是原子或質點表面不對稱、缺陷多、空隙大，成為微多孔性；三是表面的無序性高于內部。用亞表面層理論可以解釋下列現象。
1、 玻璃的斷裂強度比理論強度低很多，這是由于亞表面層的不對稱性及熱振動的非諧性造成的。亞表面層容易生成裂紋，所以玻璃表面的脆性對于內部，裂紋受力擴展而開展。
2、 由于玻璃亞表面層的微多孔性，故易與O2、SO2、HCL、H2O等反應，反應表面積大。
3、 亞表面層的微多孔性和非諧性振動，有利于離子遷移和擴散，所以玻璃表面可進行離子交換。
4、 玻璃拋光時，在拋光盤壓力及磨料Fe2O3、ZrO2、CeO2等作用下，由于熱振動的非諧性，使玻璃表層有流變性，而使玻璃表面平坦。
5、 玻璃與金屬封接時，由于亞表面層起流變作用，所以焊接后應力小。
6、 玻璃對耐火材料的侵蝕是不均勻的，在玻璃、耐火材料、爐氣（或氣泡）三相界面上侵蝕最嚴重。這也是亞表面層起作用，此處商最大，自然反應最強烈。再加上玻璃表面能的作用，R+及其他賦予表面能低的氧化物富集到表面，而這些物質都是加速耐火材料侵蝕的，從而造成三相界面上的嚴重侵蝕。
24小時客服熱線：18820116619 （胡先生） QQ ：18820116619
