當高溫玻璃經過退火后冷卻至常溫并達到溫度均衡后，允許存在于玻璃中的最大熱應力稱為允許殘余應力或允許內應力。允許殘余應力的大小通常用光程差（δ）表示，常用單位為nm/cm，光程差可以通過偏光儀來測得。

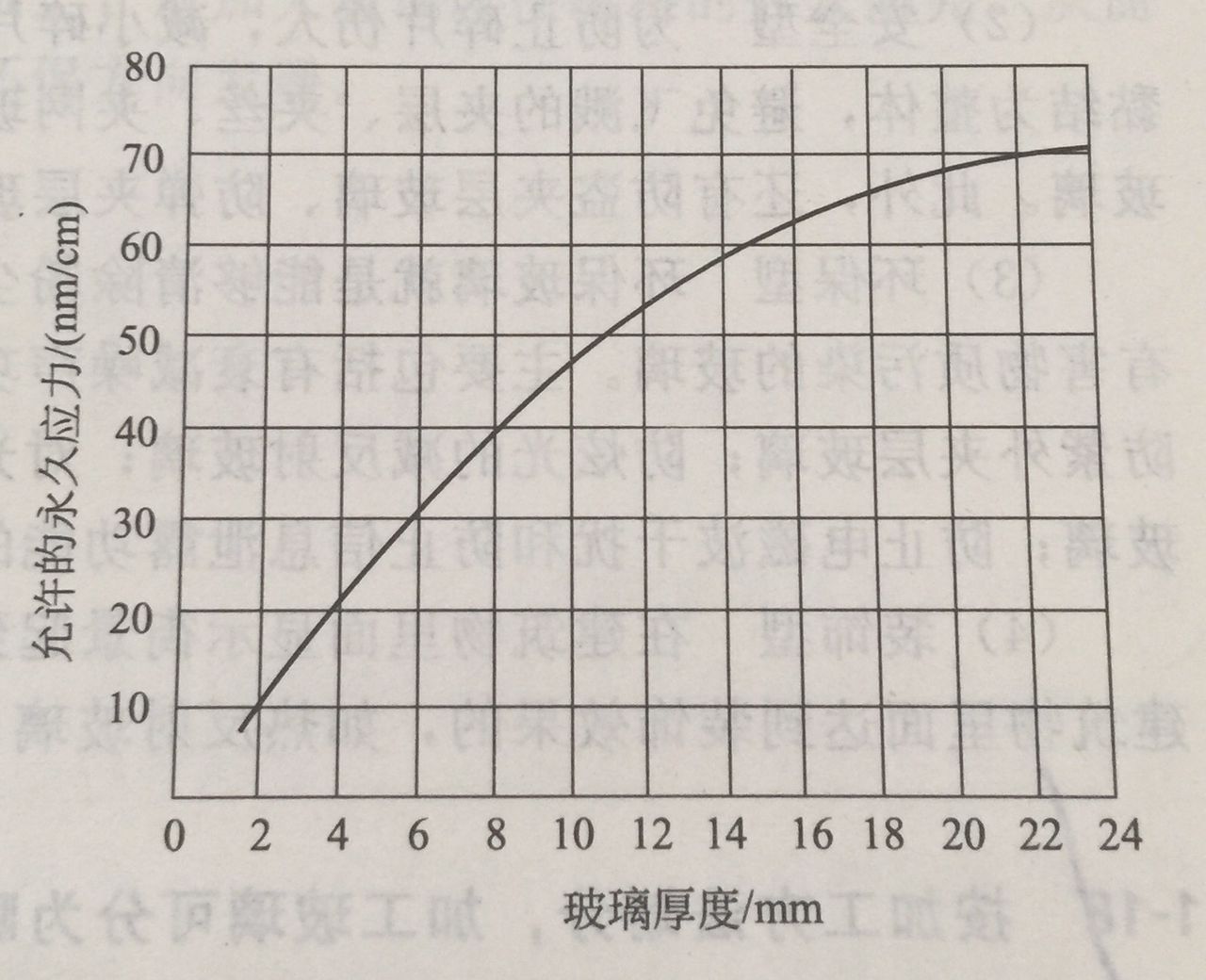

浮法玻璃的允許殘余應力與玻璃帶厚度的關系如圖。

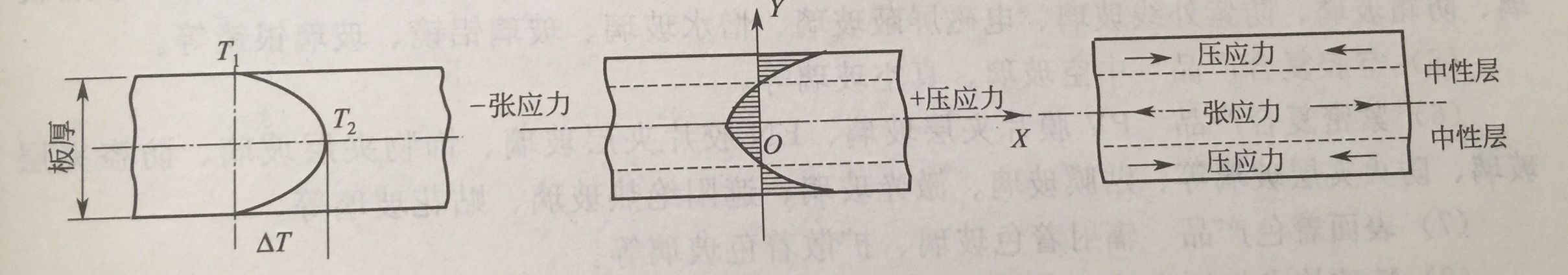

在高溫（玻璃化轉變溫度Tg以上）塑性狀態下，因為快速冷卻，會使玻璃內部質點不能回到平衡位置而產生結構上的應力。當玻璃從塑形狀態下急劇冷卻時，外層首先冷卻并硬化至彈性狀態，而內部仍處于塑形狀態，繼續冷卻和收縮，這樣，外層收到壓應力，內層受到張應力，當內層也硬化后，這種應力就隨之殘留下來，而成為殘余應力（或永久應力）。理想的殘余應力狀況是，玻璃帶兩邊部是較大的壓應力，中間是較小的張應力，如圖所示為浮法玻璃理想殘余應力分布示意。
玻璃的殘余應力應盡量接近理想殘余應力，如果過大，則會出現下列現象。
1、 邊部張應力過大的常見現象主要有：邊緊，炸邊；易多角；邊不易敲下，敲邊后邊子出現類似炸邊形式的斷裂；人工輔助敲邊時裂紋易向板中延伸。
2、 邊部壓應力過大的常見現象主要有：邊松，拍輥；易缺角；敲邊時邊子易碎，常見爆皮；橫切易出現毛刺，橫切時光邊處裂紋不直，易呈“Y”形小三角。
3、 邊部張應力過大且中間有壓應力時，人工輔助敲邊時裂紋易向板中延伸，嚴重時裂紋向內擴張后呈縱裂形狀，易縱裂，堆垛工抬板時易破。
4、 中間有壓應力時，橫切易出現裂口，易縱裂，一直貫通進退火窯，橫切不走刀痕，板下易爆皮。以上內容由廣州奧固弘玻璃整理，轉載請注明出處！！
24小時客服熱線：18820116619 （胡先生） QQ ：18820116619
